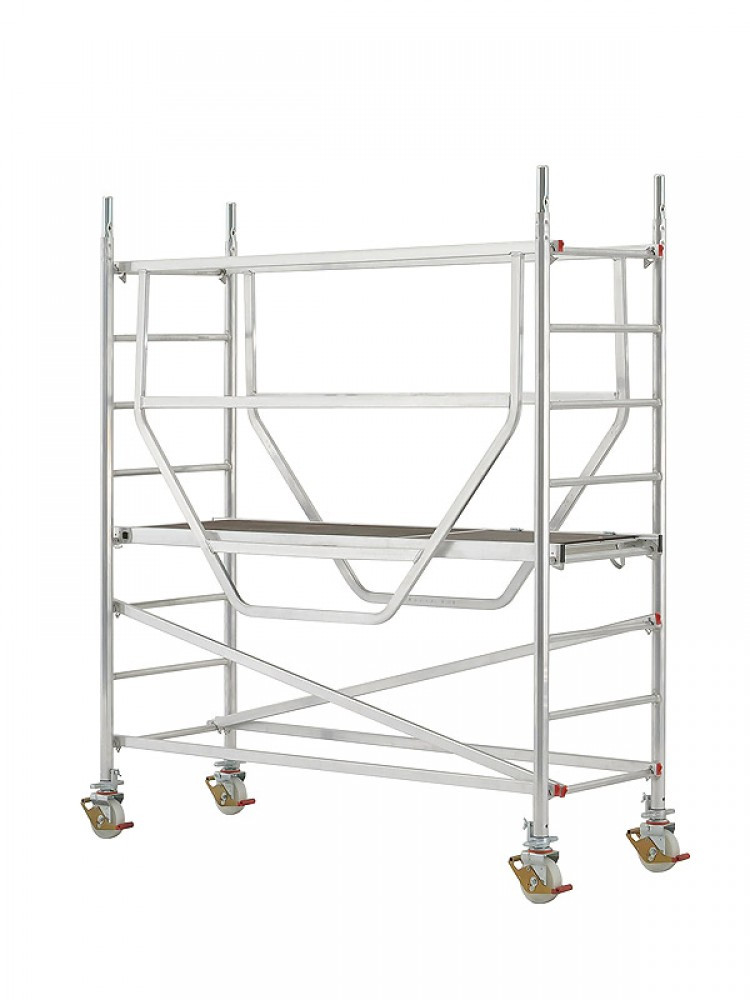

HYMER Fahrgerüst 7075 Advanced Safe-T AH 3,25 m

HYMER Fahrgerüst 7075 Advanced Safe-T AH 3,25 m

Advanced Safe-T, der HYMER Sicherheitsaufbau: Spezielle Sicherheitsgeländer anstelle von Diagonal- und Geländerstreben garantieren einen deutlich schnelleren und sicheren Auf- und Abbau - ungesichertes Betreten der obersten Plattform zur Seitenschutz-Montage gehört der Vergangenheit an. Die Geländer werden einfach von unten eingehakt und rasten automatisch ein. Zusätzlich befindet sich im Abstand von jeweils 2 m eine Belagbühne, für mehr Sicherheit und Komfort beim Aufstieg.

Schneller und einfacher Aufbau dank selbstsichernden Haken

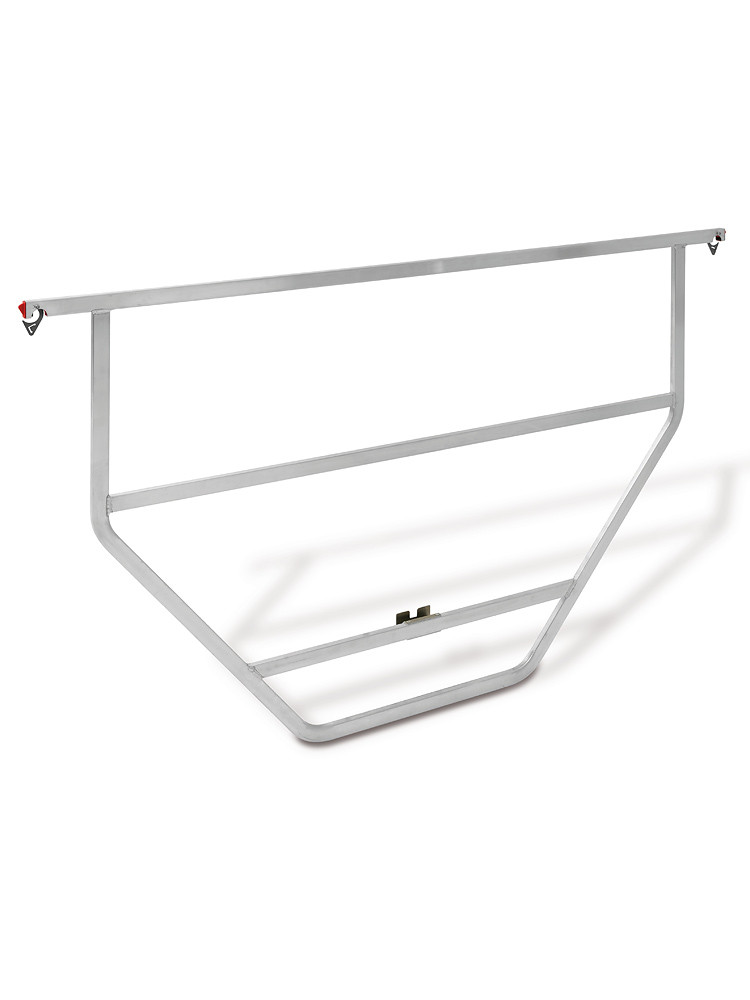

Sicherheitsgeländer anstatt Diagonal- und Geländerstreben

Aufbau- und transportfreundlich durch leichtere und wenigere Bauelemente

Details:

• Problemloser, schneller Auf- und Abbau ohne Werkzeug durch hochwertiges HYMER Klick-System.
• Stand ist zu jeder Phase des Auf- und Abbaus durch das innovative Aufbaukonzept gesichert.
• Ab AH 5,25 m sind 4 Ausleger bereits im Lieferumfang enthalten. Ab AH 9,25 m teleskobierbare Verlängerungen mit Bajonettverschluss.
• Die Ausleger können mit Klemmbeschlägen problemlos an den Rahmenteilen befestigt werden.
• Erhöhte Stabilität durch verschweißte Rahmenteile.

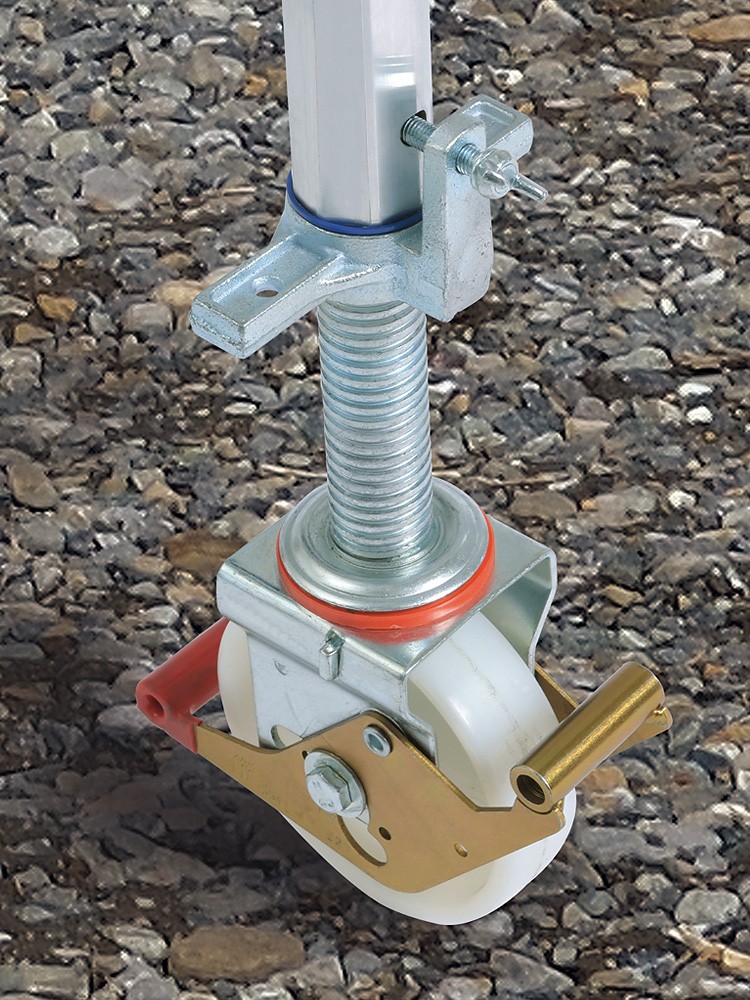

• Stabile, höhenverstellbare Lenkrollen mit einem Durchmesser von 150 mm (spindelbar bis ca. 15 cm).
• Die Spindel sitzt mittig auf der Lenkrolle und ragt nicht nach außen, dadurch problemloses Verfahren durch enge Türen.
• Direktes Heranfahren an Wände trotz Auslegern kein Problem: die beiden wandseitigen Ausleger werden einfach weggeschwenkt und stehen dann parallel zur Wand.
• Die Arbeitsbühnen sind mit einer rutschsicheren Oberfläche ausgestattet
• Max. Arbeitshöhe von 9,25 m nach EN 1004
• Belastbarkeit 200 kg/m² nach EN 1004 (Gerüstgruppe 3)

Klickverschluss bei Handläufen und Diagonalen

Inkl. höhenverstellbarer
150er Lenkrollen

Fixierung der Bühne durch vernietete Hakenverriegelung

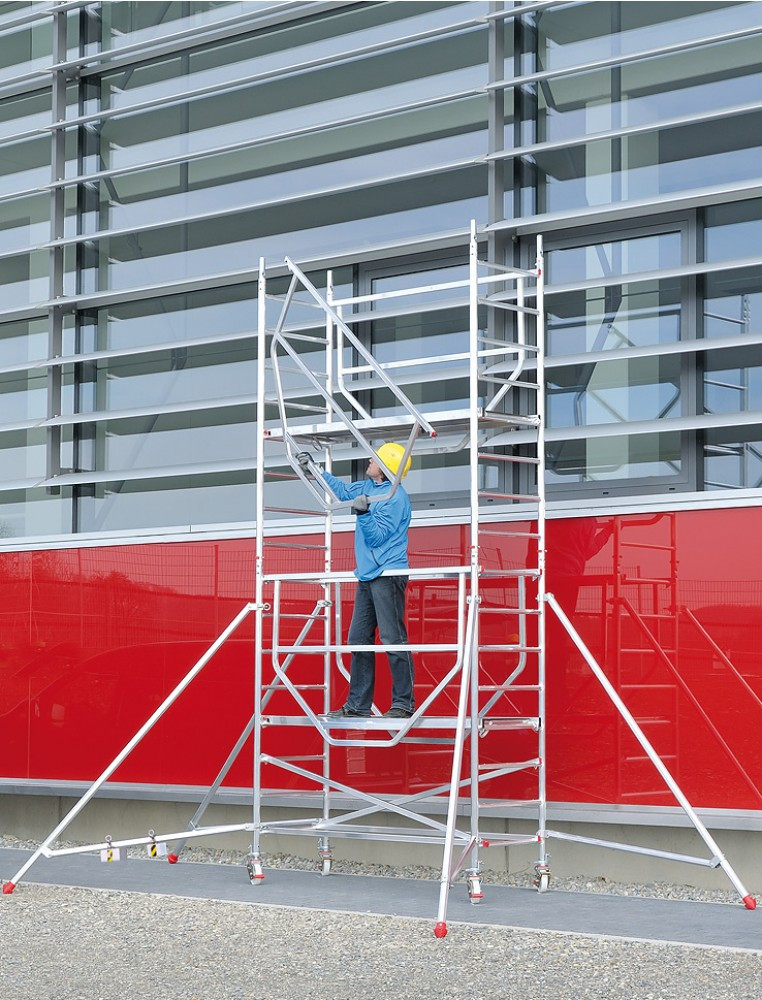

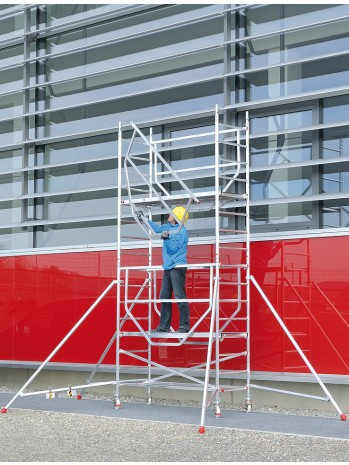

Advanced Safe-T-Aufbau im Schnelldurchlauf

Innovatives Aufbau-Konzept ermöglicht eine extrem schnelle und einfache Montage: In nur 12 min von 0 m auf 7,25 m Arbeitshöhe.

Aufbau des Grundgerüsts

Montage der Bajonett-Ausleger

Eine Belagbühne alle 2,00 m

Geringes Gewicht der Gerüstteile

Sicherer Stand in jeder Phase

In 12 min auf 7,25 m Arbeitshöhe

Video: So funktioniert der HYMER Sicherheitsaufbau

Lieferumfang:

• 2 Stck. Rahmenteil 2 m, 8 Sprossen Art.-Nr. 707022

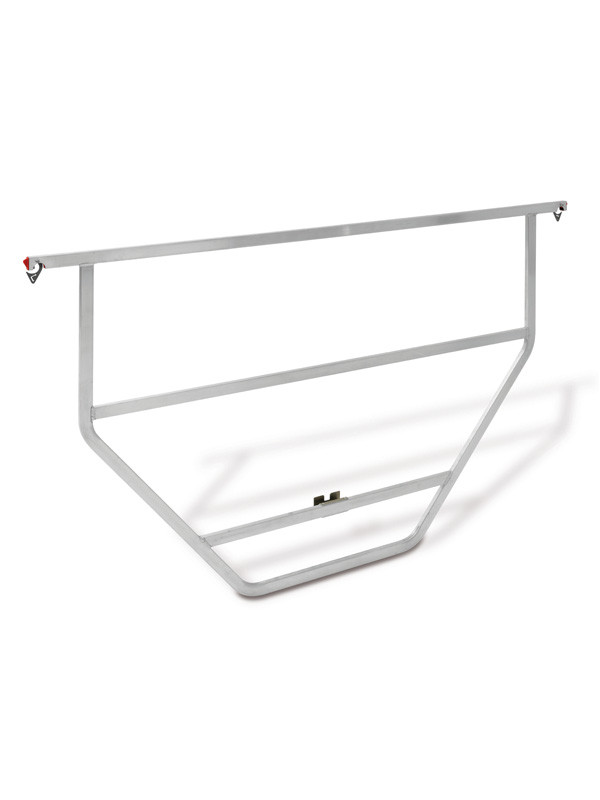

• 2 Stck. Sicherheitsgeländer Art.-Nr. 709529
• 1 Stck. Bühne mit Durchstiegsklappe Art.-Nr. 709524
• 2 Stck. Diagonale Art.-Nr. 7090227

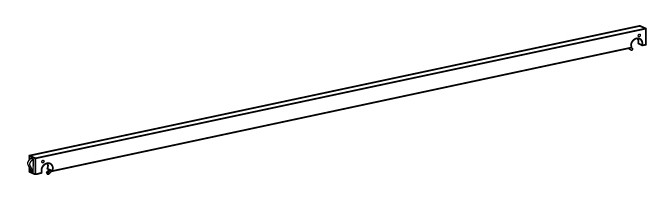

• 2 Stck. Verstrebung Art.-Nr. 70094228
• 4 Stck. höhenverstellbare Lenkrollen ø 150 mm Art.-Nr. 007503

Passendes Zubehör & Ersatzteile:

Dieser Artikel ist in folgenden Ausführungen erhältlich:

• HYMER Fahrgerüst 7075 Advanced Safe-T AH 3,25 m
• HYMER Fahrgerüst 7075 Advanced Safe-T AH 5,25 m
• HYMER Fahrgerüst 7075 Advanced Safe-T AH 7,25 m
• HYMER Fahrgerüst 7075 Advanced Safe-T AH 9,25 m

Abb. C: Arbeitshöhe in m	Abb. B: Gerüsthöhe in m	Abb. A: Standhöhe in m	Arbeitsfläche in m		Gewicht in kg	Artikel-Nr.
3,25	2,47	1,25	2,00 x 0,60		55,4	707503
5,25	4,34	3,25	2,00 x 0,60		120,0	707505
7,25	6,34	5,25	2,00 x 0,60		154,8	707507
9,25	8,34	7,25	2,00 x 0,60		196,0	707509
